지도제작과정

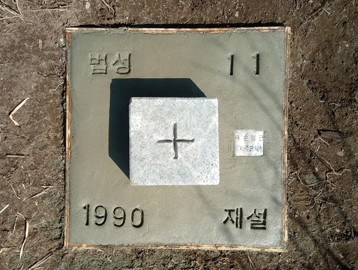

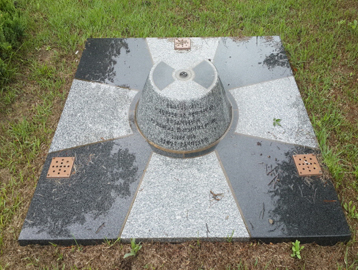

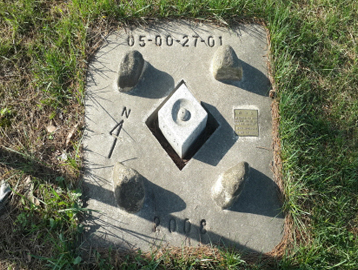

- 기준점 측량
- 삼각측량, GNSS측량 및 수준측량 방법에 의해 측량기준점의 위치 결정
- 전 국토에 삼각망은 약 5㎞, 수준망은 약 2㎞ 간격으로 측지망 구성
- 측량성과는 지도제작 및 지적측량, 국토개발을 위한 공공측량 등 모든 측량의 기준으로 사용
- 항공사진촬영
- 필요한 지도의 축척, 사용목적, 제작지역 등을 고려하여 촬영계획 수립
- 계획된 비행선을 따라 필요한 축척으로 촬영
(1)비행방향으로 60% 중복촬영
(2)인접방향으로 30% 중복촬영
-
항공사진촬영
항공사진 종류별 항공사진제작 비교 설명
구분 |
아날로그항공사진 |
디지털항공사진 |
축척 |
지상고도비 |
지상표본거리 |
성능 |
필름: 0.015%이하 신축율 전정색 필름 원칙 |
영상데이터: 일반적인 영상포맷 사용, 손실 없이 저장, 노이즈 최소화, 고화질 영상 출력 |
성과 |
양화필름: 세부도화에 사용 밀착사진: 지상기준점(평면,표고)에 사용 확대사진: 지리조사에 사용 등 |
영상데이터 등 |
- 지상기준점 측량
항공삼각측량 작업에 필요한 기준점의 성과를 얻기 위하여 현지에서 실시하는 지상측량
- 측량방법 : 삼각측량, TS측량, GPS측량, Level측량
항공사진 종류별 지상기준점 측량 비교 설명
구분 |
아날로그항공사진 |
디지털항공사진 |
평면기준점 배치 |
블록의 외곽에 우선적으로 배치하되 촬영 진행방향으로 6모델마다 1점 촬영 직각방향으로 코스 중복 부분마다 1점씩 배치 |
촬영 진행방향으로 지상표본거리 12㎝ 이내일 때 평균 5.5㎞ 당 1점 이상, 지상표본거리 25㎝ 이상일 때 평균 11㎞ 당 1점 이상씩 배치하는 것을 원칙 |
표고기준점 배치 |
사진 상 1mm이상 크기로 나타나는 평탄한 위치, 블록의 외곽을 우선적으로 배치하되 각 촬영진행 방향으로 4모델 간격으로 1점, 촬영 직각방향으로 코스 중복부분마다 1점씩 배치 |
80화소 이상 크기로 나타나는 평탄한 위치, 촬영 진행방향으로 지상표본거리 12㎝ 이내일 때 평균 5.5㎞ 당 1점 이상, 지상표본거리 25㎝ 이상일 때 평균 11㎞ 당 1점 이상씩 배치하는 것을 원칙 |
- 항공삼각측량
도화기 또는 좌표측정기에 의하여 항공사진상에서 측정된 지점의 모델좌표 또는 사진좌표를 지상기준점 및 GNSS/INS 외부표정 요소를 기준으로 지상좌표로 전환시키는 작업
항공사진 종류별 항공삼각측량 비교 설명
구분 |
아날로그항공사진 |
디지털항공사진 |
점각 |
선점된 연결점 및 결합점은 항공사진 및 양화필름에 정확히 점각 |
자동매칭에 의한 방법으로 수행, 광속조정법(Bundle adjustment)을 사용 |
관측 |
도화기를 이용할 경우 상호표정 후 잔여시차는 0.02㎜이내 |
X, Y의 각 교차가 0.5화소(pixel) 이내 |
- 세부도화
- 계획서 제출 후, 각종 축척 및 정확도를 유지할 수 있는 성능을 가진 도화기 사용
- 아날로그항공사진의 내부표정은 4개 이상의 지표와 카메라 제원(초점거리, 렌즈왜곡수차 등)을 사용하나 디지털항공사진을 이용할 경우 생략 가능
- 세부도화에 표현되는 대상 및 기호는 항공사진촬영 당시의 지형ㆍ지물로 함
- 영속성이 없는 지형ㆍ지물이라도 필요하다고 인정되는 것 또는 지형ㆍ지물을 표현하지 않으면 표현상 불합리하게 되는 것 등은 표시
- 세부도화 되는 모든 데이터는 3차원 좌표(X, Y, Z)값이 존재하여야 함
- 지리조사 및 현지보완측량
- 도화데이터의 출력도면을 야장으로 이용하여 정밀측량장비 등을 이용
- 법정지명, 행정지명, 동리명, 부락명, 인공지물명, 등 지명의 조사
- 도화에서 판독 및 묘사하지 못한 사항(사각지대 등)은 실측함
- 정위치/구조화 편집(수치지형도 제작)
- 수치도화성과를 기준성과로 이용하여 지리조사내용을 적용 편집함
- 모델단위의 도화Data를 도곽단위로 구성 및 인접처리
- 코드확인 및 부여, Data 구조상태 확인 및 보완편집
- 품질검사
- 정보의 완전성: 수치지도상의 지형ㆍ지물 또는 그에 대한 각각의 정보가 빠지지 아니하여야 함
- 논리의 일관성: 수치지도의 형식 및 수치지도상의 지형ㆍ지물의 표현이 작성기준에 따라 일관되어야 함
- 위치정확도: 수치지도상의 지형ㆍ지물의 위치가 원시자료(原始資料) 또는 실제 지형ㆍ지물과 대비하여 정확히 일치하여야 함
- 시간정확도: 수치지도 작성의 기준시점은 원시자료 또는 조사자료의 취득시점과 일치하여야 함
- 주제정확도: 지형ㆍ지물과 속성의 연계 및 지형ㆍ지물의 분류가 정확하여야 함
- 도면제작 편집(지형도 제작)
- 수치지형도를 가공하여 인쇄.출력용 원판.파일을 제작
- 도식적용규정에 준한 일반화, 상징화, 과장화
- 난외주기의 추가
-

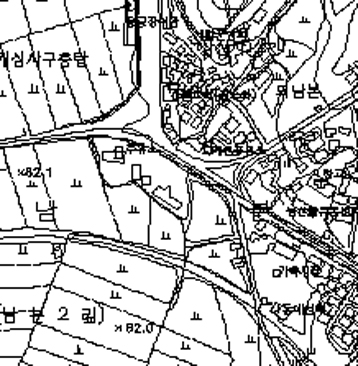

정위치도면
-

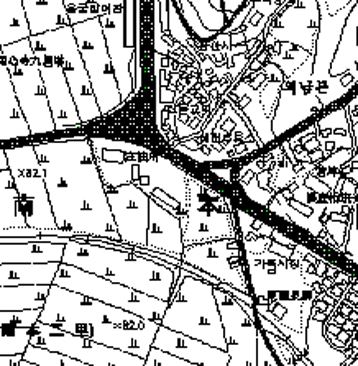

도면제작
- 지도원도 제도 및 인쇄
- 각 지형.지물의 표시색별로 색 분리 제도
- 색분리하여 제도한 지도원도를 사용하여 색도별 인쇄
- 각 판별 구성
지도원도 각 판별 구성
구분 |
내용 |
흑색 |
도곽, 좌표, 인공지물, 지명 등 |
갈색 |
등고선, 표고수치, 제방 등 |
청색 |
수애선, 하천, 호수, 강명칭 등 |
적색 |
시가지, 포장도로 등 |
