고객 맞춤형 지도를 제공하여 각종산업의 융복합 기반을 지원합니다.
지도는 국토정책 수립의 기본이 되는 중요한 인프라입니다. 국토지리정보원은 종이지도와 같은 2차원 지도에서부터 입체적인 3차원 공간정보 등은 물론다른 정보와의 융복합 활용이 용이한 객체단위 DB형태의 국가기본도와 국가인터넷지도, 국가관심지점정보(POI) 등의 다양한 형태의 지도를 제작하고 있습니다.
1:1,000 대축척 수치지형도 제작
  • 도시 지역에 대해 지자체와 매칭 펀드(50:50)로 제작
  • ‘95년 서울 아현동 가스폭발 사고를 계기로 안전 및 각종 행정업무 지원 등을 위해 구축을 시작하여 전국 도시지역(약 11%) 구축
  • 추진절차
    - (지자체 선정) 매년 각 지자체의 수요를 조사하여, 대축척 수치지형도의 활용도가 높고 제작이 시급한 지자체를 우선 선정
1:1,000 대축척 수치지형도 제작 추진절차 중 지자체 선정 단계 흐름도 이미지


  • - (물량확정) 지자체에서 제출한 사업대상지 중 도심지역이나 택지 위주로 대상지역을 협상하고, 협상결과에 따라 사업설계서 작성
    - (협약체결) 협상에 의해 확정된 사업물량, 투입예산 및 사업 추진사항 등을 명시하여 사업추진을 위한 협약체결
    - (사업추진) 지방비 분담금을 납입 받아 발주·계약하여 사업 추진
    - (사업준공) 지자체에 성과 제공 및 공개용 수치지형도 대국민 서비스
  • 국가기본도 및 1/1,000 수치지형도 비교
국가기본도 및 1/1,000 수치지형도 비교
구분 1/5,000 국가기본도 1/1,000 고정밀 전자지도
전자지도 종이지형도 제작 샘플 이미지 종이지형도 제작 샘플 이미지
구축현황 전 국토 도시지역 일부(전 국토의 약 11%)
갱신 도시 1년 주기, 비도시 2년 주기 수시 (평균 5년∼7년)
정밀도 등고선 간격 5m, 최대오차 3.0m 등고선 간격 1m, 최대오차 0.6m
정보량 도로·건물 등 주요 지형지물 보도·가로수·정류장 등 세부 지형지물 추가
활용 도시계획, 엔지니어링, SOC 설계 IoT 기반 시설관리, 교통, 방재

  • 제작절차
1:1,000 대축척 수치지형도 제작절차

1:5,000 국가기본도 제작
  • 국가기본도: 전국을 대상으로, 1:5000 이상의 축척으로 제작되고, 규격이 일정하고 정확도가 통일된 것
  • 전국을 대상으로 모든 정보를 수정하고 대형 건물, 도로 등의 중요 정보는 수시로 수정
  • 도엽 수 : 17,661도엽
  • 표현정보: 교통·건물·지형·수계·식생·경계 등 8종의 지형지물로 분류
  • 활용분야
    - 104개 법률, 33개 기본·종합 계획과 각종 인·허가 업무에서 국가기본도를 이용하도록 규정
    - 교통, 환경 등 13개 분야 약 324개의 각종 시스템의 기본지도로 활용
    - 카카오, 네이버 등 민간 포털, 내비게이션 서비스에서 주로 이용되며, 도로 등 각종 SOC 사업에 필요한 설계업무에서 활용
    - 인터넷 및 모바일 분야에서는 국가기본도 단순 활용보다는 길찾기(네트워크 정보), 부동산 정보 등을 융·복합하여 부가 서비스 제공에 활용
  • 추진현황
    - (‘95∼) 1/5,000 수치지형도 제작(NSDI 기본계획)
    - (‘02∼) 전국단위 국가기본도 수정계획 최초 수립(5년 주기)
    - (‘07∼) 전국단위 국가기본도 수정주기 단축(‘07:4년→‘11:2년→’13:상시)
1:5,000 국가기본도 제작 관련 이미지
소축척 지형도 제작
  • 지세도: 지세판단에 필요한 지표면상의 상황과 행정구역경계 및 주요 지명 등을 표현한 지도

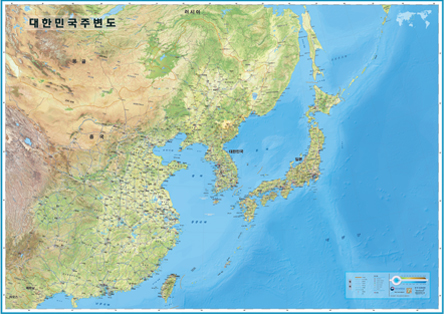

  • 대한민국전도: 반도 전체를 표현한 지도로서 대한민국 영토에 대한 위치, 교통망 및 행정구역 등을 축척에 맞춰 판독할 수 있도록 제작한 지도
  • 세계지도: 우리나라의 정확한 위치와 영토를 대내외적으로 인식시키고 국가의 위상을 높이기 위하여 제작·배포하는 지도
    - 투영법 : 로빈슨, 메르카토르, 에케르트IV(‘14), 빈켈 · 트리펠(’14), 구드홀몰로사인(‘14) 투영법의 국문 세계지도 제작
    - 다국어 : 영어, 프랑스어, 스페인어, 포르투갈어, 아랍어 등 5개 국어로 세계지도 제작 (로빈슨 투영법)
소축척 지형도 제작 현황
지세도 대한민국 전도 세계지도
1973년 ~ 1965년 ~ 2006년 ~
JPG, PDF, DXF, DWG 등 JPG, PDF, DXF, DWG 등 JPG, PDF, DXF, DWG 등
1/250,000 1/1,200,000 및 1/2,000,000 1/33,000,000 (로빈슨)
1/40,000,000 (메르카토르)

  • 추진현황
    - (‘73~’00) 지세도 13도엽 제작 시작(‘73) 및 북한지역 추가 제작(’00)
    - (‘09~’10) 남한지역 지세도 수정 및 접근불능 사업 통한 북한지역 축소편집 갱신
    - (‘11) 대표 투영법 선정 연구 통해 로빈슨 도법의 세계지도(3,300만) 제작
    - (‘12) 소축척 지도도식 개선 및 6개 언어의 다국어 세계지도 제작
    - (‘13) 1/200만 대한민국 전도 제작(국립해양조사원 공동제작)
    - (‘14) 소축척지형도 도식적용규정 개선 및 다양한 투영법의 세계지도 제작
    - (‘15~’17) 북한지역 최신자료 적용을 포함한 소축척 지도 수정 갱신
    - (‘20) ’18~‘19년의 국가기본도, 접경·접불 공간정보 등 이용하여 수정 갱신

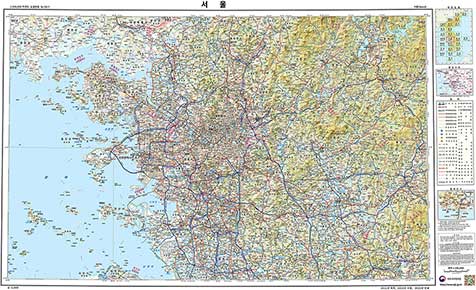

  • 지세도 이미지

    [지세도]

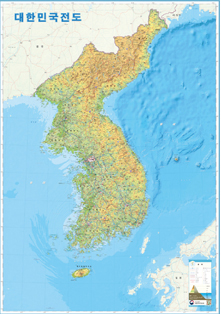

  • 대한민국 전도 이미지

    [대한민국 전도]

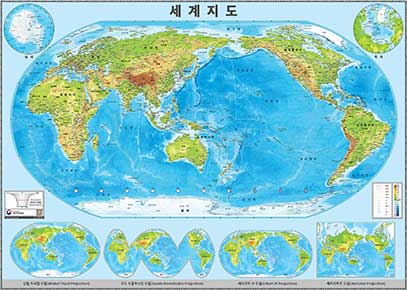

  • 세계지도 이미지

    [세계지도]

  • 종이지형도 도엽 수
종이지형도 제작 현황
1:25,000 1:50,000 1:250,000
812도엽 241도엽 26도엽
사회적 약자 지원을 위한 지도제작
  • 점자지도: 지형도의 주요 지형·지물 등을 돌출된 선과 양각면, 음각면, 점자, 촉지기호 등을 활용하고 간략하게 표시하여 만져서 알 수 있는 지도
  • 점자지도 추진현황

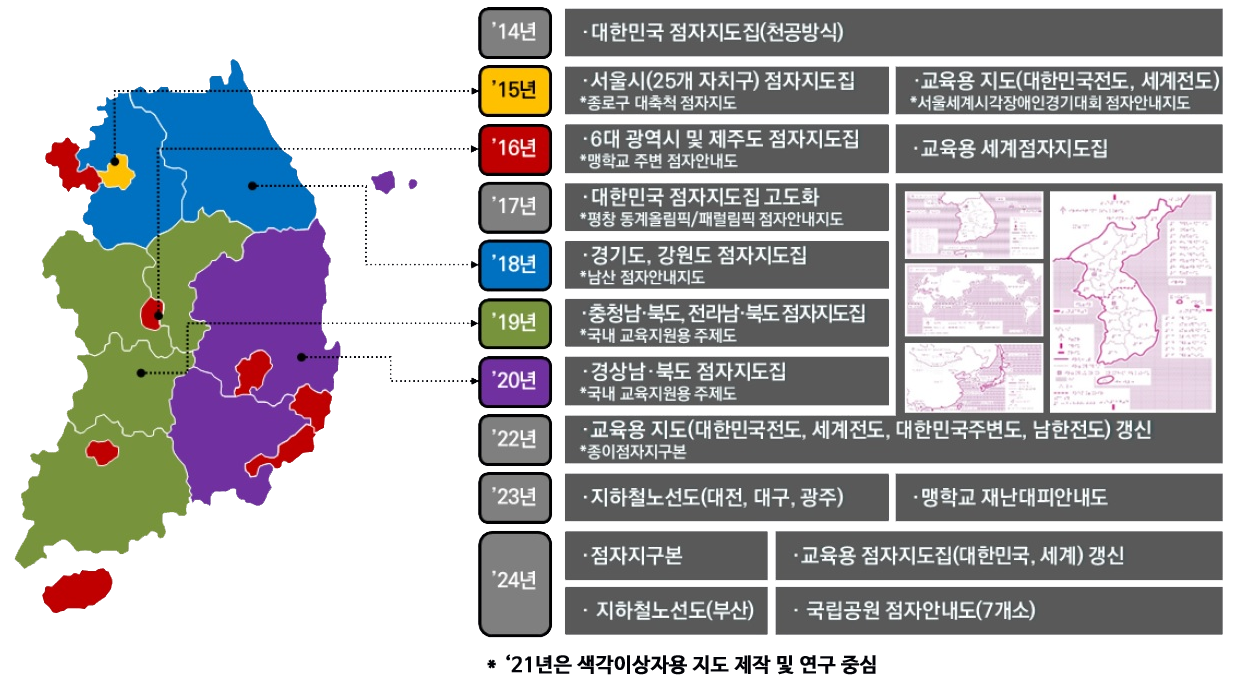

년도별 지역별 점자지도 구축 이미지
14년 대한민국지도집(천공방식),
15년 서울시 총 25개 자치구 점자지도 *종로구 대축척 점자지도,
16년 6대광역시 및 제주특별자치도,
17년 대한민국 점자지도집 고도화 *평창동계 올림픽/패럴림픽 점자안내지도,
18년 경기도, 강원도 *남산 점자안내지도,
19년 충청남북도, 전라남북도 *국내 교육지원용 주제도,
20년 경상남북도 *교육지원용 주제별 세계점자지도

  • - (‘22) 점자지도(대한민국전도, 남한전도, 대한민국주변도, 세계지도) 제작, 교육지원을 위한 종이점자지구본 제작

  • 색각이상자용 지도: 색맹, 색약 등 색각이상자들이 지형·지물을 식별하는 데에 불편 없이 이용할 수 있는 지도
  • 색각이상자용 지도 추진현황
    - (‘14) 전도·주변도·세계지도·인터넷지도 중심으로 색각이상자용 지도 연구 및 최초 제작
    - (‘20) 색각이상자용 지도제작 의무화를 위한 「공간정보관리법」 개정안 국회 발의
    - (‘21) 색상값 연구 및 색상값 변환시스템 개발
    - (‘22) 관련 규정 개정 및 소축척지형도 기반의 색각이상자용 지도 서비스 추진
  • 전맹자용 점자 지도 이미지

    [전맹자 (점자)]

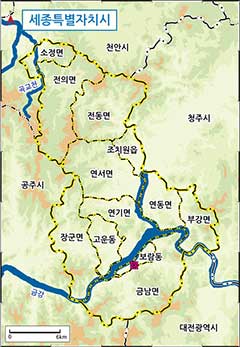

  • 저시력자용 묵자 지도 이미지

    [저시력자 (묵자)]

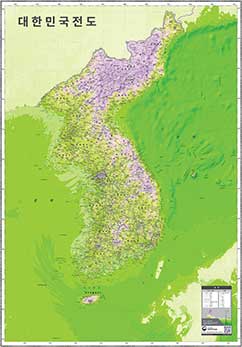

  • 적색각이상자용 지도 이미지

    [적색각이상자용 지도]

  • 청색각이상자용 지도 이미지

    [청색각이상자용 지도]

  • 녹색각이상자용 지도 이미지

    [녹색각이상자용 지도]

연안해역 기본도
  • 연안지역에 대해 1:25,000지형도에 수심, 저질 등에 관한 정보를 표시하여 제작(~‘17)
연안해역 기본도 제작 현황
지도종류 종이지도,수치지도
지도형식 데이터 포맷 DXF(수치지도)
좌표계 GRS80/중부
축척 1:25,000
레이어 수심, 저질, 지층, 해저지형 등
제작지역 서,남해 연안(인천,경기,충남,전북,전남)
수심 50m 이내 조수간만 차 큰 지역 우선제작
제작현황 ‘77~ ‘08년 지리원 직접제작(168도엽, 종이지도)
‘10~ ‘17년 해조원 연안해역 정밀조사 성과기반 지도 제작
(82도엽, 종이·수치지도)
연안해역 기본도 이미지

[연안해역 기본도]

북한지도
  • 도엽수 : 1,719도엽(1:5,000), 988도엽(1:25,000)

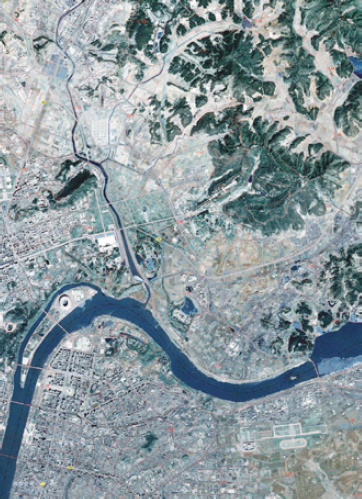

  • 평양의 정사영상 이미지

    [평양의 정사영상]

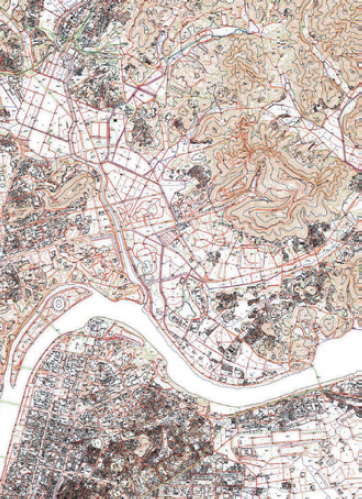

  • 평양의 1/25,000 수치지형도 이미지

    [평양의 1/25,000 수치지형도]
